湖南電機車制動系統調節方法詳解

湖南電機車制動系統調節方法詳解

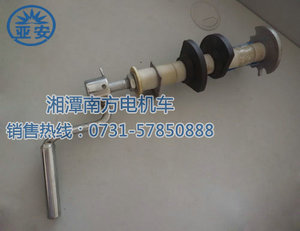

1、制動操作裝置布置與功能
2、制動系統回路
空氣制動原理說明：
腳制動閥

腳制動閥在機車行駛過程中用于點動輔助減速，使用腳制動閥時必須點動使用，否則將對電機或減速機造成沖擊。氣路由控制管路和供氣管路組成，控制管路主要是把手剎和腳制動閥的制動指令通過繼動閥發出，實現機車及后配套列車的制動指令一致；供氣管路只要保證連續供氣，向氣罐和通過繼動閥給制動氣缸供氣，實現機車及后配套列車的制動。

行車制動原理為：當行車時，手剎 9 松開，手剎繼動閥 6 的控制閥門打開，氣源(氣罐)通過手剎繼動閥 6 向制動氣缸供氣，閘瓦松開，行車；當行車制動時，踏下腳制動閥 7 的制動踏板，腳剎繼動閥 5 的控制閥門打開，氣源(氣罐)通過腳剎繼動閥 5 向制動氣缸供氣，實現行車制動。駐車制動原理為：當列車停穩后，拉起手剎 9，手剎繼動閥 6 的控制閥門關閉，氣源(氣罐)停止向制動氣缸供氣，閘瓦在制動氣缸的復位彈簧作用下將車輪，實現駐車制動
手剎制動閥
手剎制動閥用于機車的駐車制動，當機車停穩后，扳動手剎，在氣缸彈簧力作用下使閘瓦抱住車輪制動。
電磁換向閥
電磁換向閥為緊急停車使用，當出現緊急情況需要剎車時，可操作電磁換向閥，則電磁換向閥與大氣接通，氣缸里的氣體則迅速排放到大氣中，氣缸在
彈簧的作用下迅速形成機車制動，此可通過操作臺急停按鈕實現。
制動閥

制動閥在行車制動和駐車過程中，制動閥給出控制氣控制繼動閥的閥芯開口大小，氣源（儲氣罐）通過繼動閥直接向制動氣缸供氣，而不經過制動閥，大大的縮短了供氣管路的長度，起到制動加速的作用；在啟動時，制動氣缸內的氣經過繼動閥快速排出，起到快放閥的作用。
